Kích thước hạt ảnh hưởng đến hiệu suất nâng cao carbon như thế nào?

Trong ngành luyện kim, đặc biệt là trong các hoạt động sản xuất thép và đúc sắt,máy nâng cao carbon(còn được gọi làbộ chế hòa khí lạihoặcGPC-Than cốc dầu mỏ than chì) là chất phụ gia quan trọng dùng để điều chỉnh hàm lượng cacbon cuối cùng của kim loại nóng chảy. Trong khi độ tinh khiết hóa học (hàm lượng cacbon cố định, lưu huỳnh, nitơ, tro) thường là trọng tâm lựa chọn chính thì đặc tính vật lý củakích thước hạtđóng một vai trò quan trọng và đa diện không kém trong việc xác định hiệu quả tổng thể, tỷ lệ thu hồi và kết quả kinh tế của quá trình tái chế cacbon. Hiệu suất của thiết bị nâng cao carbon không chỉ đơn thuần là lượng carbon chứa trong đó mà còn quan trọng là mức độ hiệu quả và đáng tin cậy của lượng carbon đó có thể được chuyển vào tan chảy. Kích thước hạt trực tiếp chi phối động học chuyển giao này. Bài viết này đi sâu vào bốn cơ chế chính mà qua đó kích thước hạt ảnh hưởng đến hiệu suất của máy tạo carbon, cung cấp góc nhìn chi tiết về ngành.

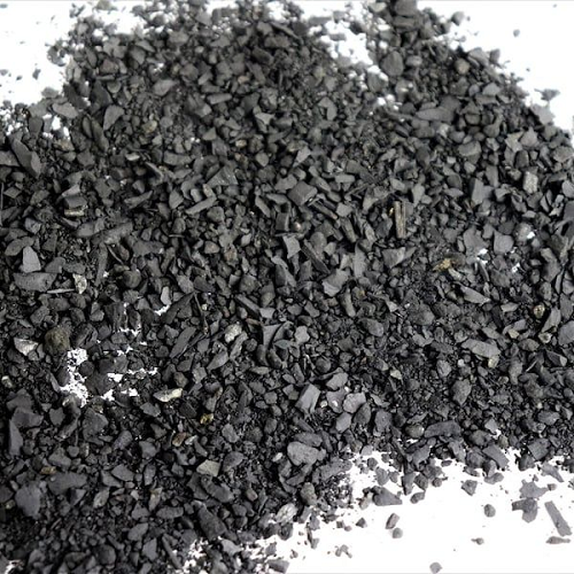

Quá trình tái cacbon hóa cơ bản liên quan đến việc hòa tan carbon rắn thành sắt hoặc thép lỏng. Đây là hiện tượng được định hướng theo-diện tích{2}}bề mặt. Tốc độ hòa tan cacbon tỷ lệ thuận với diện tích tiếp xúc bề mặt giữa các hạt cacbon rắn và kim loại nóng chảy.

Các hạt mịn hơn (ví dụ: 0-1 mm, 1-5 mm):Chúng cung cấp tổng diện tích bề mặt lớn hơn đáng kể trên một đơn vị khối lượng (diện tích bề mặt riêng) so với các hạt thô. Khi được tiêm hoặc thêm vào một cách cơ học, chúng sẽ phân tán dễ dàng hơn, tạo ra nhiều vị trí hòa tan. Điều này dẫn đến mộtthu hồi carbon ban đầu nhanh chóng-. Quá trình này được tăng tốc vì kích thước hạt nhỏ hơn làm giảm độ dài đường khuếch tán của các nguyên tử carbon từ chất rắn sang pha lỏng. Trong các ứng dụng yêu cầu điều chỉnh lượng cacbon nhanh, chẳng hạn như trong lò nung điện hồ quang (EAF) hoặc xử lý bằng muôi ở giai đoạn cuối-, các loại mịn thường được ưu tiên vì tốc độ của chúng.

Các hạt thô (ví dụ: 10-50 mm, cục):Chúng có diện tích bề mặt riêng nhỏ hơn nhiều. Sự hòa tan của chúng chậm hơn, tiến hành từ bề mặt bên ngoài vào trong. Mặc dù điều này dẫn đến mức tăng carbon ban đầu chậm hơn nhưng nó có thể mang lại nhiều lợi ích hơn.phát hành liên tục và có kiểm soátcủa cacbon. Điều này có thể có lợi trong một số hoạt động của lò vòm hoặc khi dự kiến ​​có thời gian giữ lâu.

Giao dịch-Tắt:Tuy nhiên, lợi thế về tốc độ của hạt mịn không phải là tuyệt đối. Vật liệu quá mịn (như bụi hoặc bột dưới{1} milimet) gặp phải những hạn chế đáng kể, chủ yếu ở các phương thức bổ sung và dễ bị thất thoát, điều này sẽ được khám phá ở các điểm tiếp theo. Do đó, kích thước tối ưu sẽ cân bằng đủ diện tích bề mặt để đạt được động học hiệu quả với hiệu quả xử lý và thu hồi.

Đây được cho là thông số kinh tế và hiệu suất quan trọng nhất bị ảnh hưởng bởi kích thước hạt. Tỷ lệ thu hồi carbon đề cập đến tỷ lệ phần trăm lượng carbon được thêm vào được hòa tan thành công vào tan chảy. Tỷ lệ thu hồi thấp có nghĩa là vật liệu bị lãng phí, hóa học không nhất quán và chi phí tăng lên.

Thử thách độ nổi:Chất tạo cacbon, đặc biệt là các loại được than chì hóa, có mật độ thấp (thường là 1,8-2,1 g/cm³) so với thép nóng chảy (∼7,0 g/cm³) hoặc sắt (∼7,2 g/cm³). Điều này làm cho chúng nổi tự nhiên. Các hạt mịn và bột có tỷ lệ-diện tích-trên khối lượng bề mặt rất cao, giúp tối đa hóa tác động của sức căng bề mặt và lực nổi. Khi được thêm vào hỗn hợp tan chảy, chúng có xu hướngnổi trên lớp xỉhơn là thâm nhập vào nó. Khi ở trên xỉ, chúng sẽ bị oxy hóa trong không khí (cháy dưới dạng CO/CO₂) hoặc bị mắc kẹt trong xỉ, dẫn đến thất thoát cacbon trực tiếp và các vấn đề tạo bọt xỉ.

Ưu điểm "chìm" của kích thước tối ưu:Các hạt thô hơn có khối lượng lớn hơn, giúp thắng được lực nổi. Các hạt trong khoảng5-20mm, thường được gọi là kích thước "bắn" hoặc "đai ốc", có đủ động năng khi được thêm vào để xuyên qua lớp xỉ và đi vào bể kim loại. Tỷ lệ khối lượng-trên-bề mặt-cao hơn cho phép chúng chìm xuống bên dưới bề mặt xỉ-kim loại, nơi chúng được bảo vệ khỏi quá trình oxy hóa và có thể hòa tan một cách hiệu quả. Điều này cải thiện đáng kể khả năng thu hồi cacbon, thường tạo ra sự khác biệt giữa thu hồi 70% (có hạt mịn) và thu hồi 90-95% (với vật liệu có kích thước phù hợp).

Tương tác phương pháp bổ sung:Hiệu ứng được phóng đại bằng kỹ thuật bổ sung. Đối với việc bổ sung muôi, kích thước thô-đến{2}}trung bình là bắt buộc để có năng suất cao. Khi sử dụng hệ thống phun khí nén, kích thước hạt thô, được kiểm soát chặt chẽ (ví dụ: 0,5-2,0 mm) được sử dụng, vì khí mang (argon/nitơ) cung cấp lực để đưa các hạt vào sâu trong khối nóng chảy, chống lại lực nổi của chúng.

Tính nhất quán của sự phân bố carbon trong suốt quá trình nấu chảy là rất quan trọng để sản xuất vật đúc bằng thép hoặc sắt đồng nhất. Kích thước hạt quyết định cách vật liệu được xử lý và phân tán.

Khả năng chảy và cho ăn:Trong các hệ thống cấp liệu tự động, cho dù là băng tải hay phễu, kích thước hạt nhất quán và có thể dự đoán được là điều cần thiết để ngăn ngừa hiện tượng bắc cầu, phân tách hoặc tắc nghẽn. Hỗn hợp có quá nhiều hạt mịn có thể bị nén chặt và gây ra các vấn đề về dòng chảy. Kích thước hạt đồng đều đảm bảo tốc độ bổ sung ổn định, được kiểm soát, đây là chìa khóa để đạt được thông số carbon mục tiêu.

Phân tán trong tan chảy:Như đã đề cập, các hạt thô chìm xuống và ban đầu có thể tập trung tại một khu vực cục bộ của lò hoặc lò nung. Quá trình hòa tan hiệu quả sau đó dựa vào sự đối lưu tự nhiên hoặc khuấy cưỡng bức (thông qua quá trình làm sạch bằng argon hoặc khuấy điện từ) của chất tan chảy để phân tán cacbon. Các hạt mịn hơn, nếu được nhấn chìm thành công, sẽ phân tán nhanh hơn do dòng đối lưu. Mục tiêu là đạt được nồng độ carbon đồng đều trước khi khai thác hoặc đúc. Khuấy không đủ kết hợp với các cục rất thô có thể dẫn đếnsự phân tách carbon-các khu vực cục bộ có lượng carbon cao (có khả năng dẫn đến sự hình thành cacbua không mong muốn) và các khu vực khác có tình trạng thiếu carbon.

Hiệu suất của thiết bị nâng cao carbon không bị cô lập; nó tương tác trực tiếp với xỉ quy trình và các giai đoạn vận hành cụ thể.

Xỉ mang theo-Chuyển qua và phản ứng:Trong thực tế như khai thác EAF, một lượng đáng kể xỉ oxy hóa thường được đưa vào gáo. Xỉ này chứa oxit sắt (FeO) và oxit mangan (MnO). Khi thêm chất tạo cacbon, nó có thể phản ứng với các oxit này tạo thành phản ứng cacbon-kim loại-xỉ. Các hạt carbon mịn hơn có hiệu quả hơn trong việc giảm lượng xỉ này do khả năng phản ứng và diện tích bề mặt cao, có thể giúp ích trong việckhử oxy xỉ. Tuy nhiên, đây là con dao hai lưỡi, vì phản ứng này tiêu tốnmáy nâng cao carbontrước khi nó có thể hòa tan vào kim loại, làm giảm hiệu suất điều chỉnh cacbon. Các hạt thô hơn ít xảy ra phản ứng xỉ ký sinh này.

Giai đoạn-Tối ưu hóa cụ thể:

Bổ sung lò (EAF/Lò lò):Ở đây tồn tại sự khuấy trộn mạnh mẽ và nhiệt độ cao. Kích thước trung bình (10-30 mm) là phổ biến vì chúng chống nổi và hòa tan đáng tin cậy trong điều kiện hoạt động.

Bổ sung muôi (trong quá trình khai thác/chuyển):Đây là điểm phổ biến nhất để tái cacbon hóa. Động năng của dòng vòi giúp nhấn chìm chất phụ gia.5-20mmlà phạm vi-ưa thích trong ngành để có năng suất tối ưu, cân bằng giữa khả năng chìm và tốc độ hòa tan.

Xử lý nấm mốc/tiêm chủng:Để điều chỉnh muộn và chính xác trong dây chuyền đúc, bột cacbon rất mịn (đôi khi được gọi là "chế phẩm cacbon") được sử dụng. Số lượng nhỏ và trọng tâm là hòa tan ngay lập tức trong một khối lượng nhỏ kim loại được kiểm soát.

Kích thước hạt là thông số kỹ thuật mang tính quyết định trong việc lựa chọn thiết bị nâng cao carbon, có mối liên hệ phức tạp với các định luật vật lý và hóa học chi phối quá trình tái cacbon hóa. Nó tạo ra sự cân bằng rõ ràng giữađộng học hòa tan(được ưa chuộng bởi kích thước nhỏ hơn) vànăng suất phục hồi(được ưa chuộng bởi kích thước lớn hơn). Do đó, sự phân bố kích thước hạt lý tưởng là một sự thỏa hiệp, được lựa chọn tỉ mỉ dựa trênquy trình luyện kim cụ thể, phương pháp bổ sung, điều kiện xỉ và kết quả mong muốnvề tốc độ và hiệu quả. Việc bỏ qua các thông số kỹ thuật về kích thước hạt có thể dẫn đến tổn thất tài chính đáng kể do khả năng thu hồi thấp, chất lượng sản phẩm không nhất quán và các vấn đề đau đầu trong vận hành như tạo bọt xỉ. Do đó, sự hiểu biết sâu sắc về cách kích thước hạt ảnh hưởng đến hiệu suất cho phép các nhà luyện kim và người quản lý mua hàng tối ưu hóa hoạt động của họ, đảm bảo sản xuất thép và sắt có chất lượng cao, đáng tin cậy và-hiệu quả về mặt chi phí. Thiết bị nâng cao carbon hiệu quả nhất không chỉ là thiết bị có độ tinh khiết cao nhất mà còn là thiết bị cóđúng kích cỡ cho công việc.
